Параграф 51. Магнитное поле прямого тока и постоянных магнитов. Магнитные линии

Ответы на вопросы

1. Для изучения магнитного поля можно использовать железные опилки, потому что они намагничиваются и ведут себя в магнитном поле как маленькие магнитные стрелки

2. Расположение железных опилок в магнитном поле прямого тока : они об разуют окружности разного радиуса с одним центром (кон-центрические окружности), через который про-ходит проводник

3. Линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называют магнитными линиями

4. Линии магнитного поля тока представляют собой замкнутые кривые, охватывающие проводник и направление линий магнитного поля тока связано с направлением тока в проводнике, для этого и используют определение магнитных линий

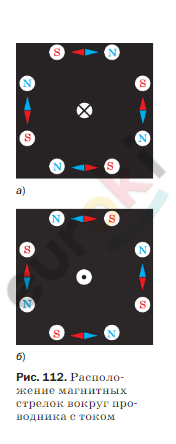

5. Поместим вокруг прямого тока на одинаковом расстоянии от него несколько магнитных стрелок (рис. 112)1. При включении тока магнитные стрелки повернутся так, что их оси расположатся вдоль магнитной линии, т.е. по касательным к окружности, в центре которой расположен проводник (рис. 112, а).Изменим направление тока в проводнике. Все магнитные стрелки повернутся на 180° (рис. 112, б). Таким образом, опыт показал, что направление линий магнитного поля тока связано с направлением тока в проводнике.

6. Представление о магнитном поле магнита можно получить : На рисунке113 показаны картины магнитных линий для полосового (рис.113,а) и дугообразного (рис. 113, б) магнитов.

На рисунке114, а показаны линии магнитного поля двух магнитов, обращённых друг к другу одноимёнными полюсами, а на рисунке 114, б — двух магнитов, обращённых друг к другу разноимёнными полюсами.

Стр. 182

Упражнение 43

Чтобы определить место нахождения провода, не вскрывая линолеума, можно использовать магнитную стрелку, потому что вокруг проводника с током появится магнитное поле, взаимодействующее с полем магнитной стрелки.
