Решебник по физике 8 класс Перышкин §53

Действие магнитного поля на проводник с током. Электрический двигатель

Ответы на вопросы

1. Опыт позволяет показать, что магнитное поле действует на находящийся в нём проводник с током. Направление движения проводника зависит от направления электрического тока в нём и от расположения полюсов магнита. В данном случае ток направлен от A к B, и проводник отклоняется влево, т. е. втягивается в пространство между полюсами магнита. Изменим направление тока в проводнике, он отклонится вправо. Проводник также изменит направление движения, если поменять местами полюсы магнита.

2. Можно изменить направление движения проводника с током в магнитном поле по рис. 123: . Изменим направление тока в проводнике, он отклонится вправо. Проводник также изменит направление движения, если поменять местами полюсы магнита. вижение проводника с током в магнитном поле

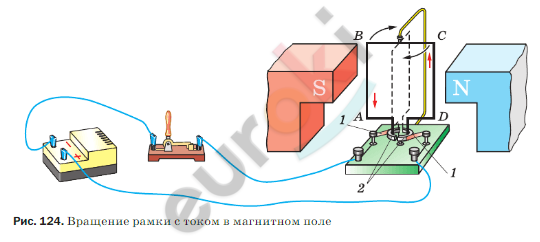

4. К концам рамки прикреплены металлические полукольца 2. Для соединения источника тока и рамки служат металлические пластинки — щётки 1. К каждой щётке прижимается полукольцо. Одна щётка всегда соединена с положительным полюсом источника тока, а другая — с отрицательным. Так как ток в цепи течёт от положительного полюса источника тока к отрицательному, то в сторонах рамки AB и DC ток идёт в противоположных направлениях. Поскольку рамка с током помещена в магнитное поле, то возникают силы, с которыми магнитное поле действует на проводник с током (рамку). Поэтому части проводника AB и DC будут перемещаться в противоположные стороны и рамка повернётся. При этом полукольца повернутся вместе с рамкой и каждое прижмётся к другой щётке. Ток в рамке изменит направление на противоположное. Это обеспечивает продолжение вращения рамки в том же направлении.

5. Примеры использования электрических двигателей: насосы, вентиляторы, компрессоры, лифты. Электрические имеют меньшие размеры и не загрязняют атмосферную среду, им не нужен запас топлива и воды. КПД = 98 %

6. Один из первых в мире электрических двигателей, пригодных для практического применения, был изобретён русским учёным Борисом Семёновичем Якоби в 1834г.

Стр. 191
