Параграф 45. Гидравлический пресс

Ответы на вопросы

1. Каковы устройство и принцип действия гидравлических машин?

Устройство и принцип действия гидравлических машин: Любая гидравлическая машина состоит из двух цилиндров разного диаметра, соединённых в нижней части трубкой, с плотно прилегающими к их стенкам поршнями (рис. 147). Цилиндры и трубка заполнены маслом. Пока на поршни не действуют силы, в обоих цилиндрах высоты столбов жидкости одинаковы. Сила, действующая на большой поршень гидравлической машины, больше силы, действующей на малый поршень, во столько раз, во сколько раз площадь большого поршня больше площади малого.

2. Как определить выигрыш в силе, который даёт гидравлический пресс (без учёта трения)?

Используя цилиндры с поршнями разной площади, можно получить выигрыш в силе— действуя меньшей силой F1, создать силу F2, в S2/S1 раз большую

Сократить Перефразировать Добавить текст Вернуть оригинал

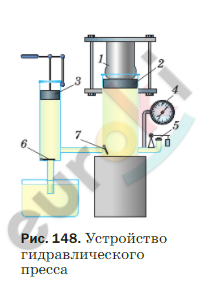

3. Используя рисунок 148, объясните принцип работы гидравлического пресса.

Тело 1, которое необходимо сжать, помещают на соединённую с большим поршнем 2 платформу. При движении вниз малый поршень 3 оказывает на жидкость большое давление, которое передаётся в соответствии с законом Паскаля большому поршню 2. При этом сила, действующая на него, больше, чем сила, действующая на малый поршень. Большой поршень поднимается, и тело, расположенное на платформе, сжимается. Жидкость из малого цилиндра в большой перекачивается с помощью малого поршня за несколько раз. При подъёме малого поршня под ним возникает пониженное давление и клапан 6 открывается, а клапан 7 закрывается под действием давления жидкости в большом цилиндре. В образующееся под поршнем пространство засасывается жидкость. При движении малого поршня вниз под давлением жидкости клапан 6 закрывается, одновременно открывается клапан 7, и жидкость переходит в большой цилиндр. Для контроля процессов давление жидкости в прессе измеряют манометром 4. Если давление превышает допустимое значение, то автоматически открывается предохранительный клапан 5.

Сократить Перефразировать Добавить текст Вернуть оригинал

Стр. 152

Обсуди с товарищем

1. Нужно ли изменить конструкцию гидравлического пресса для его работы на Луне?

Конструкцию гидравлического пресса для его работы на Луне изменять не нужно, так как пресс работает по принципу гидростатического давления, которое присутствует и на Земле, и на Луне

Сократить Перефразировать Добавить текст Вернуть оригинал

2. Справедлив ли закон сообщающихся сосудов в условиях невесомости?

Закон сообщающихся сосудов в условиях невесомости не справедлив, так как ускорение свободного падения равно 0
