МатематикаРешебник по физике 7 класс Перышкин §45
§45
Гидравлический пресс
Ответы на вопросы
1. Каковы устройство и принцип действия гидравлических машин?
Устройство и принцип действия гидравлических машин: Любая гидравлическая машина состоит из двух цилиндров разного диаметра, соединённых в нижней части трубкой, с плотно прилегающими к их стенкам поршнями (рис. 147). Цилиндры и
трубка заполнены маслом. Пока на поршни не действуют силы, в обоих цилиндрах высоты столбов жидкости одинаковы. Сила, действующая на большой поршень гидравлической машины, больше силы, действующей на малый поршень, во столько раз, во сколько раз площадь большого поршня больше площади малого.
2. Как определить выигрыш в силе, который даёт гидравлический пресс (без учёта трения)?
Используя цилиндры с поршнями разной площади, можно получить выигрыш в силе— действуя меньшей силой F1, создать силу F2, в S2/S1 раз большую
Добавить текст Вернуть оригинал3. Используя рисунок 148, объясните принцип работы гидравлического пресса.
Тело 1, которое необходимо сжать, помещают на соединённую с большим поршнем 2 платформу. При движении вниз малый поршень 3 оказывает на жидкость большое давление, которое передаётся в соответствии с законом Паскаля большому поршню 2. При этом сила, действующая на него, больше, чем сила, действующая на малый поршень. Большой поршень поднимается, и тело, расположенное на платформе, сжимается. Жидкость из малого цилиндра в большой перекачивается с помощью малого поршня за несколько раз. При подъёме малого поршня под ним возникает пониженное давление и клапан 6 открывается, а клапан 7 закрывается под действием давления жидкости в большом цилиндре. В образующееся под поршнем пространство засасывается жидкость. При движении малого поршня вниз под давлением жидкости клапан 6 закрывается, одновременно открывается клапан 7, и жидкость переходит в большой цилиндр. Для контроля процессов давление жидкости в прессе измеряют манометром 4. Если давление превышает допустимое значение, то автоматически открывается предохранительный клапан 5.
Добавить текст Вернуть оригиналСтр. 152
Обсуди с товарищем
1. Нужно ли изменить конструкцию гидравлического пресса для его работы на Луне?
Конструкцию гидравлического пресса для его работы на Луне изменять не нужно, так как пресс работает по принципу гидростатического давления, которое присутствует и на Земле, и на Луне
Добавить текст Вернуть оригинал2. Справедлив ли закон сообщающихся сосудов в условиях невесомости?
Закон сообщающихся сосудов в условиях невесомости не справедлив, так как ускорение свободного падения равно 0
Добавить текст Вернуть оригинал
Стр. 153
Упражнение 28

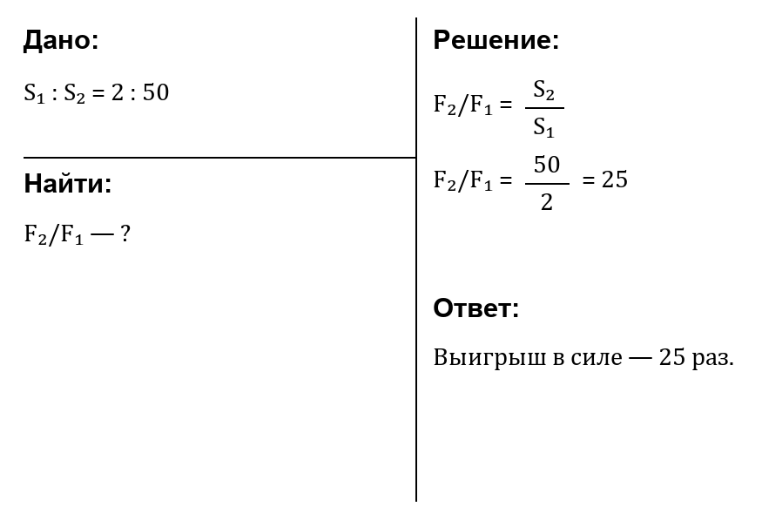

1. Какой выигрыш в силе можно получить на гидравлических машинах, у которых площади поршней относятся как 2:50?
|
Дано: S1/S2=2/50 |
Решение Для гидравлического пресса: \[\frac{F1}{F2} = \frac{S1}{S2} = \frac{h2}{h1}\] Добавить текст Вернуть оригиналТогда выигрыш в силе равен: \[\frac{F2}{F1} = \frac{S2}{S1} = \frac{50}{2} = 25\ раз\] Добавить текст Вернуть оригиналОтвет: Выигрыш в силе в 25 раз |
|---|---|
|
Найти F2/F1- ? |

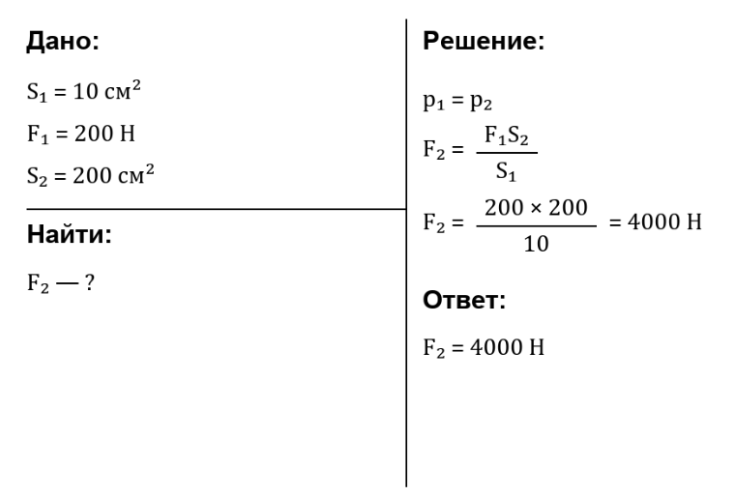

2. Площадь малого поршня гидравлического пресса 10 см², на него действует сила 200 Н. Площадь большого поршня 200 см². Какая сила действует на большой поршень?
Добавить текст Вернуть оригинал|
Дано: S1= 10 см2 F1= 200 Н S2=200 см2 |
Решение Рассчитаем по формуле: \[\frac{F1}{F2} = \frac{S1}{S2}\] Тогда выигрыш в силе равен: \[F2 = \frac{F1 \times S2}{S1} = \frac{200 \times 200}{10} = 4000\ Н\] Добавить текст Вернуть оригиналОтвет: \(F2 = 4000\ Н\) |
|---|---|
|
Найти F2 - ? |

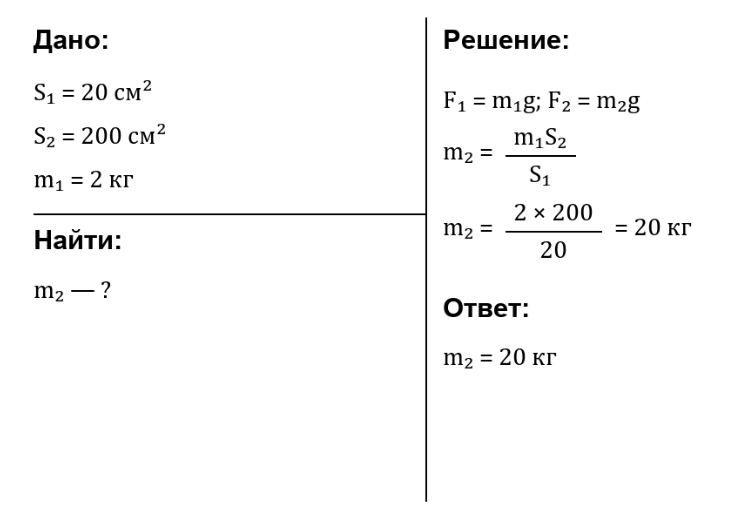

3. В гидравлической машине площади поршней равны 20 см² и 200 см². На малый поршень поставили гирю массой 2 кг. Гирю какой массы при этом сможет удержать большой поршень?
Добавить текст Вернуть оригинал|
Дано: S1= 20 см2 m1= 2 кг S2=200 см2 |
Решение Рассчитаем по формуле: \[\frac{S1}{S2} = \frac{m2}{m1}\] \[m2 = \frac{m1 \times S2}{S1} = \frac{2 \times 200}{20} = 20\ кг\] Добавить текст Вернуть оригиналОтвет: \(m2 = 20\ кг\) |
|---|---|
|
Найти m2 - ? |

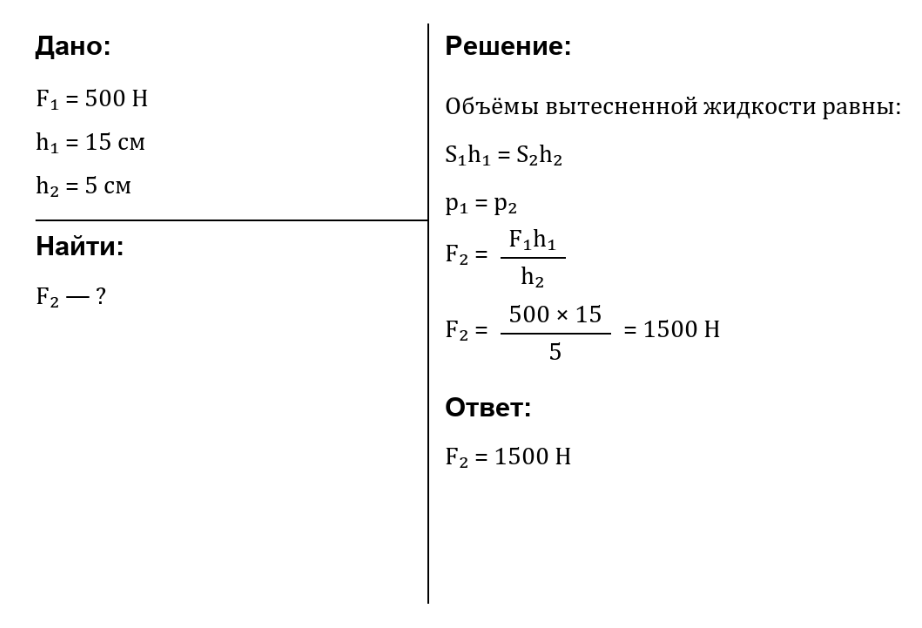

4. Малый поршень гидравлического пресса под действием силы 500 Н опустился на 15 см. При этом большой поршень поднялся на 5 см. Какая сила действует на большой поршень?
Добавить текст Вернуть оригинал|
Дано: \(h1\)= 15 см F1= 500 Н \[h2 = 5\ см\] |
Решение Рассчитаем по формуле: \[F1 \times h1 = F2 \times h2\] Тогда выигрыш в силе равен: \[F2 = \frac{F1 \times h1}{h2} = \frac{500 \times 15}{5} = 1500\ Н\] Добавить текст Вернуть оригиналОтвет: \(F2 = 1500\ Н\) |
|---|---|
|
Найти F2 - ? |
Задание
1. Используя Интернет или другие источники информации, найдите, как устроен автомобильный гидравлический домкрат (рис. 149). Расскажите, как действует такое устройство.
Добавить текст Вернуть оригиналРабота гидравлического домкрата основана на принципе механического гидравлического рычага. В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.
Добавить текст Вернуть оригинал2. Изготовьте модель устройства с применением гидравлической машины, используя справочную литературу или Интернет. Объясните принцип его действия.
Добавить текст Вернуть оригиналПринцип действия гидравлической машины: Сила, действующая на большой поршень гидравлической машины, больше силы, действующей на малый поршень, во столько раз, во сколько раз площадь большого поршня больше площади малого.
Добавить текст Вернуть оригинал3. Понаблюдайте за работой автопогрузчика или самосвала. В их конструкции использованы принципы гидравлической машины. Какие?
Добавить текст Вернуть оригиналВ конструкции самосвала использованы принципы гидравлической машины: Сжатый воздух поступает по воздухопроводу к пневматической камере коробки отбора мощности и к воздушному цилиндру управления запорами заднего борта. Под действием давления воздуха включается коробка отбора мощности и одновременно перемещается поршень со штоком цилиндра, открывая запоры заднего борта. Включенный гидравлический насос перекачивает из бака масло по шлангу через обратный клапан по трубопроводу в телескопический гидроцилиндр. При этом звенья гидроцилиндра выдвигаются, поднимая кузов.
Добавить текст Вернуть оригиналИсточник: https://wheelnews.ru/ustroystvo-podemnogo-mehanizma-avtomobilya-samosvala
Добавить текст Вернуть оригиналСтр. 157
