Законы постоянного тока | Конспект

Электрический ток – упорядоченное (направленное) движение заряженных частиц.

За направление тока принимают движение положительно заряженных частиц.

Действие электрического тока:

1. Тепловое (зарядник нагревается из-за того, что проходит электрический ток).

2. Магнитное (на гвоздь намотать проволоку и подключить к току – гвоздь будет магнитом).

3. Химическое (из раствора выделяет чистое вещество).

1) Сила тока: I («и»)

I = \(\frac{q}{t}\) (заряд на время, за которое заряд протекал по проводнику)

[I] – \(\frac{Кл}{с}\) = А («ампер»)

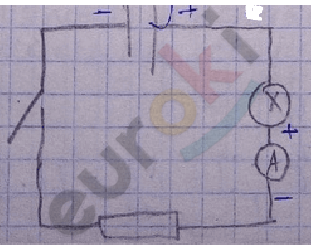

Амперметр включают в цепь последовательно с тем участком I, на котором нужно измерить, соблюдая полярность.

2) Электрическое напряжение: U («у»)

U = \(\frac{A}{q}\) – работа электрического поля; заряд, который перемещается

[U] – 1 В (вольт)

Вольтметр подключат в цепь параллельно к тому участку U, на котором нужно измерить, соблюдая полярность.

3) Электрическое сопротивление: R («эр»)

R = \(\rho\) · \(\frac{l}{S}\) [Ом]

\(l\) – длина проводника [м]

S – площадь поперечного сечения проводника [м², мм²]

\(\rho\) – удельное сопротивление проводника (табличная величина) [Ом · м] или [\(\frac{Ом\ \cdot {мм}^{2}}{м}\)]

Закон Ома для участка цепи

I = \(\frac{U}{R}\)

Сила тока на участке цепи прямо пропорциональна напряжению на этом участке и обратно пропорциональна сопротивлению этого участка.
