Электрические цепи | Конспект

В электрических цепях потребители можно соединять последовательно и параллельно. Для каждого соединения существует распределение токов и напряжений, а также формула для расчёта общего сопротивления.

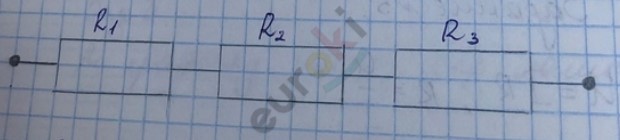

При последовательном соединении потребителей в цепи нет разветвлений, следовательно, через все потребители протекает одинаковый ток. Общее напряжение делится между потребителями, причём большее сопротивление создаёт большее напряжение. Если перегорает один из потребителей, то не работает вся цепь.

R_общ. = R₁ + R₂ + R₃

I_общ. = I₁ + I₂ + I₃

U_общ. = U₁ + U₂ + U₃

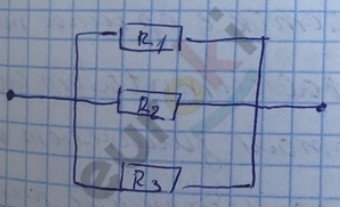

Если потребители соединить параллельно, то все они будут находиться под одинаковым напряжением. Общий ток разделится между потребителями, так что через потребитель с меньшим сопротивлением потечёт больший ток. Общее сопротивление будет меньше наименьшего. Если перегорит один из потребителей, другие продолжат работать.

\(\frac{1}{R_{общ.}}\) = \(\frac{1}{R_{1}}\) + \(\frac{1}{R_{2}}\) + \(\frac{1}{R_{3}}\)

I_общ. = I₁ + I₂ + I₃

U_общ. = U₁ = U₂ = U₃
