Барометры. Манометры. Поршневой насос | Конспект

Барометр служит для измерения атмосферного давления.

Барометр состоит из:

1) металлической коробочки;

2) пружины;

3) стрелки-указателя;

4) передаточного механизма;

5) шкалы.

Барометры. Манометры. Поршневой насос

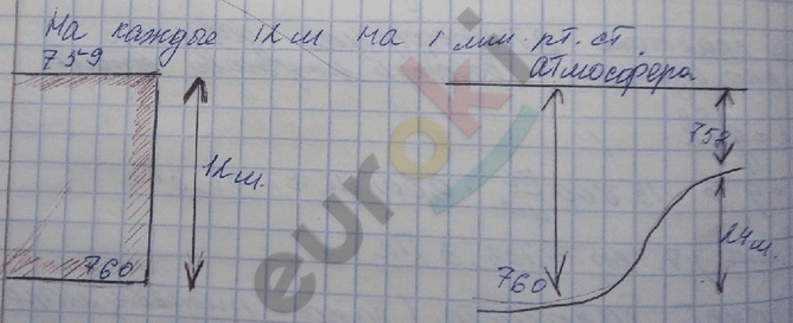

Атмосферное давление на уровне моря называется нормальным, и оно равно 760 мм рт. ст. При подъёме давление уменьшается на каждые 12 мм на 1 мм рт. ст. При спуске в шахту увеличивается в такой же закономерности.

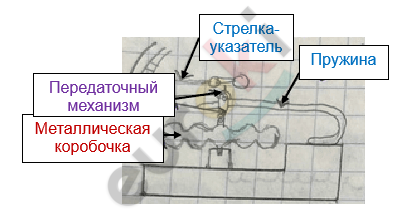

Устройство барометра-анероида

Главная часть – металлическая коробочка с волнистой поверхностью; пружина, которая оттягивает вверх крышку; стрелка-указатель, прикреплённая к пружине с помощью передаточного механизма; шкала деления со стрелкой.

Принцип работы барометра-анероида

При увеличении атмосферного давления крышка прогибается вниз и натягивает пружину. При уменьшении давления пружина выпрямляет крышку. К пружине прикреплена стрелка-указатель, которая передвигается вправо или влево при изменении давления.

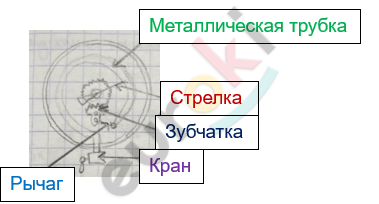

Устройство металлического манометра

Основная часть – согнутая в дугу металлическая трубка с двумя концами; рычаг; зубчатка; стрелка, движущаяся около шкалы прибора.

Принцип работы металлического манометра

Один конец трубки закрыт, другой с помощью крана сообщается с сосудом, в котором измеряют давление. При увеличении давления трубка разгибается, при уменьшении – возвращается в прежнее положение, а стрелка – к нулевому делению шкалы.

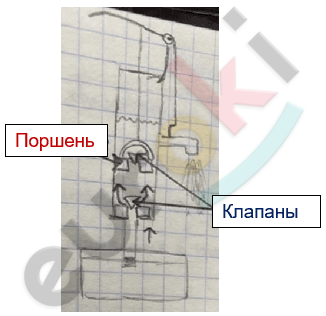

Устройство поршневого жидкостного насоса

Цилиндр с плотно прилегающим к стенкам поршнем; клапаны в нижней части цилиндра и в поршне.

Принцип работы поршневого жидкостного насоса

Внутри насоса вверх и вниз ходит поршень. Клапаны открываются только вверх. При движении поршня вверх вода под действием атмосферного давления входит в трубу, поднимает нижний клапан и движется за поршнем. При движении поршня вниз вода, находящаяся под поршнем, давит на нижний клапан, и он закрывается. Одновременно под давлением воды открывается клапан внутри поршня, и вода переходит в пространство над поршнем. При последующем движении поршня вверх вместе с ним поднимается и находящаяся над ним вода, которая и выливается в отводящую трубу. Одновременно за поршнем поднимается новая порция воды, которая при последующем опускании поршня окажется над ним, и т. д.
